Материалы для малярных и штукатурных работ

Механические свойства строительных материалов

ГОСТ 18299—72 устанавливает методы определения механических свойств свободной лакокрасочной пленки — предела прочности при растяжении, относительного удлинения при разрыве и модуля упругости.
Относительное удлинение при разрыве — свойство пленки изменять первоначальную длину при растяжении под действием внешних сил вплоть до разрыва. Модуль упругости при растяжении характеризует степень жесткости пленки.
Для испытания вырезают лезвием бритвы по шаблону или вырубают с помощью штампа образцы размером 10Х30 мм. Толщину пленки образца определяют индикаторным толщиномером. Испытание производят на разрывной (РПУ-0,05Т, МРС-250) или универсальной машине.

Образец пленки закрепляют в зажимах машины так, чтобы его продольная ось была расположена в направлении растяжения, а приложенные силы действовали по всей ширине образца.
Метод определения прочности пленки на удар основан на деформации лакокрасочного покрытия, нанесенного на металлическую пластинку, при свободном падении груза на пленку.
Прочность пленки на удар испытывают на приборах.

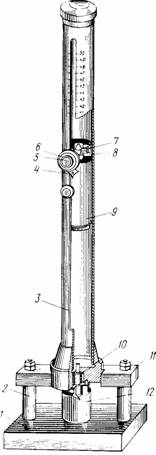

Прибор У-1а (рис. 2) имеет станину с наковальней 12, боек 10 с шариком диаметром 8 или 15 мм, направляющую трубу 3 со свободно падающим грузом 9 массой 1 кг.

Рис.2.Прибор У-1а

На металлическую пластинку наносят испытываемый лакокрасочный материал и после высыхания пленки пластинку помещают на наковальню 12 под боек 10 краской вверх.
Груз с помощью приспособления устанавливают на заданной высоте и, нажимая на кнопку 5, освобождают его, чтобы груз падал на боек.
Боек передает удар пластинке, лежащей на наковальне. Место удара рассматривают через лупу. При отсутствии трещин,смятия, отслаивания пленки высоту сбрасывания груза увеличивают вплоть до 1Ю см, подставляя под боек каждый раз новое место пластинки, пока при очередном ударе груза не обнаружатся трещины. Прочность пленки на удар выражают величиной, характеризующей наибольшую высоту (в см), с которой поднятый груз массой 1 кг, не вызывает механических разрушений пленки.

Твердость — свойство материала сопротивляться местной пластической деформации, возникающей при внедрении в него более твердого тела.
Твердость ряда строительных материалов (металюв, древесины, бетона, строительного раствора) определяют, вдавливая в них закаленный стальной шарик, алмазный конус или пирамиду. В результате испыгания вычисляют число твердости, равное отношению силы вдавливания к площади поверхности отпечатка.

Твердость минералов и однородных горных пород оценивают по шкале Мооса, содержащей десять минералов, из которых каждый последующий оставляет царапину на всех предыдущих.
Минералы шкалы расположены в порядке возрастающей твердости от 1 (тальк — легко царапается ногтем) до 10 (алмаз — легко царапает стекло).

Прочность по твердости самая высокая по сравнению с другими видами прочности, она зависит от химического состава, состояния поверхности, энергии кристаллической решетки. Твердость стали и сплавов пропорциональна прочности их на растяжение. Однако высокая прочность не всегда говорит о высокой твердости материала: мрамор прочен, но сравнительно не тверд; пластмассы прочны, но не тверды; древесина по прочности на сжатие равна бетону, а по твердости уступает ему.
Чем выше твердость, тем меньше истираемость материала.

Твердость окрасочной пленки определяют по ГОСТ 5233—67 маятниковым прибором. От твердости материала, помещенного под опоры маятника, зависит время затухания колебаний приведенного в движение маятника. На этом свойстве материала и основан метод определения твердости. Время затухания колебаний маятника, установленного на поверхности пленки, сравнивают со временем затухания колебаний того же маятника,установленного на стеклянной пластинке.

Рис.3. Маятниковый прибор

Маятниковый прибор М-3 (рис. 3)имеет штатив со столиком 9 наверху, которые укреплен на основании 2; двухстрелочный маятник 6, шкалу 3 и пусковой механизм . Прибор регулируют винтами 4 и отвесом 12. Груз 5 можно перемещать по длине маятника.

При испытании отмечают время затухания колебаний маятника от 5 до 2° шкалы. Для маятника, опоры которого помещены на стеклянной пластинке, время затухания колебаний должно составлять (440 ± 6) с. Это время называют «стеклянным числом».

Испытываемый лакокрасочный материал наносят на стеклянную пластинку. Когда нанесенная краска высохнет, пластинку помещают под опоры маятника пленкой вверх. Шарики 10 устанавливают так, чтобы конец маятника находился вблизи нуля шкалы, после чего маятник с помощью пускового механизма осторожно отводят влево до деления 5° и пускают одновременно маятник и секундомер.
Секундомер останавливают, когда амплитуд колебания маятника достигнет 2 °.

1 2 3

Заполнители для строительных растворов и наполнители для мастик

Строительные растворы

Штукатурные растворы для зимних работ

Стандартизация строительных материалов

Малярные и штукатурные работы

Карта сайта
